_____________________________________________

Código Nacional de Electricidad de Utilización

_______________________________________________________.

1. Material:

• Cobre
• Acero revestido con cobre

2. Longitud total: no será inferior a 2 m
3. Diámetro:

• Diámetro no inferior a 16 mm ( 5/8 pulgada ) para electrodos de acero-cobre
• Diámetro no inferior a 13 mm ( 1/2 pulgada ) para electrodos de cobre

4. Separación entre varillas múltiples: no debe ser inferior a 2 m o la longitud de la varilla
5. Profundidad de penetración: no será menor a 2.5 m
6. Excepción de profundidad: donde las condiciones del lugar, tal como roca, impiden cumplir con enterrar a 600 mm de profundidad, se permite una menor profundidad con tal que se provea una cobertura aceptable de 450 mm de material granulado o 100 mm de concreto

Varilla

Código Nacional de Electricidad de Suministro

_______________________________________________________

1. Material:

• Cobre
• Combinación de otros metales con cobre
• Cobre con acero galvanizado
• Cobre con acero inoxidable
• Cobre con otros metales resistentes a la corrosión
• Acero revestido con cobre electrodepositado

2. Longitud total: no será inferior a 2.40 m
3. Diámetro: no inferior a 16 mm
4. Separación entre varillas múltiples: no debe ser inferior a 2.00 m o la longitud de la varilla
5. Profundidad de penetración: no será menor a 2.40 m
6. Excepción de profundidad: cuando exista un fondo rocoso la profundidad de penetración puede ser inferior a 2.00 m o se puede utilizar otros tipos de electrodos

Varilla

IEEE 142

.

ELECTRODO 1:

• Material: Materiales no ferrosos (Ejemplo: cobre)
• Longitud: 2.44 m (8 pies)
• Diámetro: 12.70 mm (1/2 pulgada)

ELECTRODO 2:

• Material: Acero revestido de cobre, Acero y Hierro
• Longitud: 2.44 m (8 pies)
• Diámetro: 15.88 mm (5/8 pulgada)

Varilla

NFPA 70

.

ELECTRODO 1:

• Material: Cobre
• Longitud: 2.44 m (8 pies)
• Diámetro: 12.70 mm (1/2 pulgada)

ELECTRODO 2:

• Material: Acero recubierto con cobre, Acero recubierto con zinc y Acero inoxidable
• Longitud: 2.44 m (8 pies)
• Diámetro: 15.87 mm (5/8 pulgada)

PROFUNDIDAD:

• Vertical: 2.44 m (8 pies) y Fondo rocoso 45º
• Horizontal: 750 mm (30 pulgadas)

SEPARACION:

• 1.83 m (6 pies)

Varilla

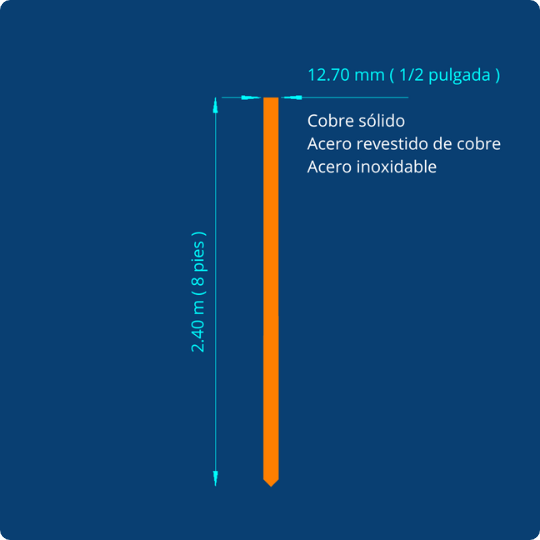

NFPA 780

.

ELECTRODO:

• Material: Cobre sólido, Acero revestido de cobre y Acero inoxidable
• Longitud: 2.40 m (8 pies)
• Diámetro: 12.70 mm (1/2 pulgada)

PROFUNDIDAD:

• Vertical: 3 m (10 pies)

SEPARACION:

• Suma de sus profundidades de enterramiento de electrodos

_____________________________________________

Código Nacional de Electricidad de Utilización

_______________________________________________________

Varilla en posición horizontal

.
(d) Alcanzar una profundidad no menor de 2,5 m para cualquiera que sea el tamaño o número de varillas que se
utilicen, excepto que:
(i) Donde se encuentre roca a una profundidad de 1,2 m o más, la varilla debe alcanzar el fondo de roca, y el resto de la varilla debe ser enterrado sin causar daño, a no menos de 600 mm bajo el piso, en posición horizontal; o
(ii) Donde se encuentre roca a una profundidad menor de 1,2 m, la varilla debe ser enterrada por lo menos a 600 mm
bajo el piso terminado, en una zanja horizontal.

Código Nacional de Electricidad de Utilización

_______________________________________________________

Varilla en posición horizontal

.
(d) Alcanzar una profundidad no menor de 2,5 m para cualquiera que sea el tamaño o número de varillas que se
utilicen, excepto que:
(i) Donde se encuentre roca a una profundidad de 1,2 m o más, la varilla debe alcanzar el fondo de roca, y el resto de la varilla debe ser enterrado sin causar daño, a no menos de 600 mm bajo el piso, en posición horizontal; o
(ii) Donde se encuentre roca a una profundidad menor de 1,2 m, la varilla debe ser enterrada por lo menos a 600 mm
bajo el piso terminado, en una zanja horizontal.

Código Nacional de Electricidad de Utilización

_______________________________________________________

Varilla en posición horizontal

.
Excepción de profundidad: donde las condiciones del lugar, tal como roca, impiden cumplir con enterrar a 600 mm de profundidad, se permite una menor profundidad con tal que se provea una cobertura aceptable de 450 mm de material granulado o 100 mm de concreto

Código Nacional de Electricidad de Utilización

_______________________________________________________

Varilla en posición horizontal

.
Excepción de profundidad: donde las condiciones del lugar, tal como roca, impiden cumplir con enterrar a 600 mm de profundidad, se permite una menor profundidad con tal que se provea una cobertura aceptable de 450 mm de material granulado o 100 mm de concreto

NFPA 70

.

Se debe llevar a una profundidad mínima de 2.44 m (8 pies) excepto que, cuando se encuentra un fondo rocoso, el electrodo se debe dirigir en un ángulo oblicuo que no supere los 45 grados con respecto a la línea vertical o, cuando se encuentra un fondo rocoso en un ángulo de hasta 45 grados, se debe permitir que el electrodo se entierre en una zanja de por lo menos 750 mm (30 pulgadas) de profundidad.

NFPA 70

.

Se debe llevar a una profundidad mínima de 2.44 m (8 pies) excepto que, cuando se encuentra un fondo rocoso, el electrodo se debe dirigir en un ángulo oblicuo que no supere los 45 grados con respecto a la línea vertical o, cuando se encuentra un fondo rocoso en un ángulo de hasta 45 grados, se debe permitir que el electrodo se entierre en una zanja de por lo menos 750 mm (30 pulgadas) de profundidad.

_____________________________________________

Código Nacional de Electricidad de Utilización

_______________________________________________________

1. Material:

• Hierro
• Acero
• Metal no ferroso ( generalmente : cobre )

2. Área: no inferior a 0.20 m2

3. Grosor:

• 6 mm si es de hierro o acero
• 1.5 mm si es de metal no ferroso ( generalmente : cobre)

4. Profundidad: no menor a 600 mm ( 0.6 m )

Código Nacional de Electricidad de Suministro

_______________________________________________________

1. Material:

• Cobre
• Combinación de otros metales con cobre
• Cobre con acero galvanizado
• Cobre con acero inoxidable
• Cobre con otros metales resistentes a la corrosión
• Acero revestido con cobre electrodepositado

2. Área: no inferior a 0.25 m2

3. Grosor: no se específica
4. Profundidad: no menor a 1.5 m

IEEE 142

.

1. Material: No se especifica

2. Área: 0,9 m2 a 1,9 m2 (10 pies2 a 20 pies2)

3. Grosor: No se especifica

4. Profundidad: 1,52 m a 2,4 m (5 pies a 8 pies)

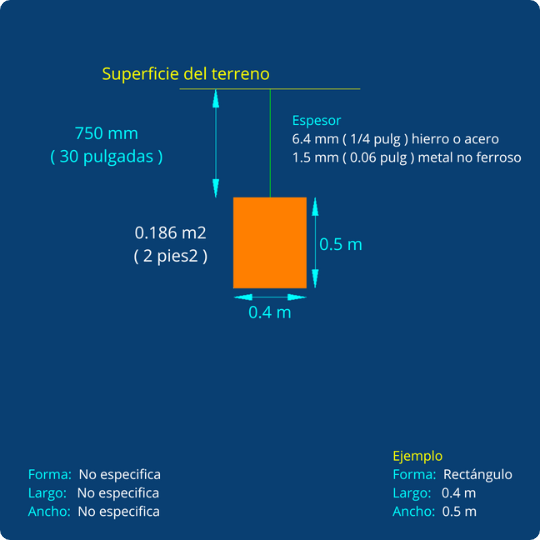

NFPA 70

.

ELECTRODO 1:

1. Material: Metal no ferroso (Ejemplo: Cobre)

2. Área: 0.186 m2 (2 pies2)

3. Espesor: 1.5 mm (0.06 pulgada)

4. Profundidad: 750 mm (30 pulgadas)

.

ELECTRODO 2:

1. Material: Hierro y Acero

2. Área: 0.186 m2 (2 pies2)

3. Espesor: 6.4 mm (1/4 pulgada)

4. Profundidad: 750 mm (30 pulgadas)

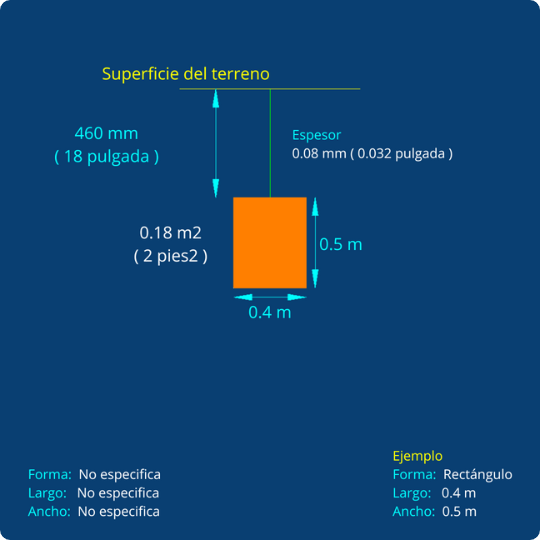

NFPA 780

.

1. Material: Cobre sólido, Acero revestido de cobre y Acero inoxidable

2. Área: 0.18 m2 (2 pies2)

3. Espesor: 0.8 mm (0.032 pulgada)

4. Profundidad: 460 mm (18 pulgada)

_____________________________________________

Código Nacional de Electricidad de Suministro

_______________________________________________________

1. Material:

• Cobre
• Combinación de otros metales con cobre
• Cobre con acero galvanizado
• Cobre con acero inoxidable
• Cobre con otros metales resistentes a la corrosión
• Acero revestido con cobre electrodepositado

2. Longitud: no menor a 3 m
3. Profundidad: no menor a 450 mm ( 0.45 m )

_____________________________________________

NTP 370.310

_______________________________________________________.

1. Material: cobre
2. Cubierta: desnudo
3. Longitud: no menor a 10 m
4. Sección: no menor a 35 mm2
5. Profundidad: no menor a 0.75 m

_____________________________________________

Código Nacional de Electricidad de Suministro

_______________________________________________________

1. Material:

• Cobre
• Combinación de otros metales con cobre
• Cobre con acero galvanizado
• Cobre con acero inoxidable
• Cobre con otros metales resistentes a la corrosión
• Acero revestido con cobre electrodepositado

2. Cubierta: desnudo
3. Longitud: no menor a 30 m
4. Diámetro: no menor a 4 mm
5. Profundidad: no menor a 450 mm ( 0.45 m )
6. Tipo: contrapeso o malla

_____________________________________________

IEEE

_______________________________________________________.

1. Higroscópica
2. Resistividad del cemento: 0.2 – 0.5 Ωm ( RA7-230 )
3. Resistividad del concreto: 30 – 90 Ωm ( IEEE 80, IEEE 142 y RA7-230 )
4. Grosor: capa no inferior a 50 mm ( 0.05 m )

.

Cemento conductivo Thor Cem para un pozo a tierra vertical:

• Resistividad: 0.5 ohm-m
• Dos bolsas de Thor Cem de 25 Kg sí el diámetro es de 4 pulgadas Ø ( 0.10 m )
• Tres bolsas de Thor Cem de 25 Kg sí el diámetro es de 6 pulgadas Ø ( 0.15 m )
